Анкеры рамные

Анкеры рамные

10х92 мм 10х100 мм 10х112 мм 10х152 мм
1 2 3 4 5 >

Рамный анкер — конструктивный элемент, используемый для обеспечения устойчивости и прочности различных строительных и инженерных объектов. Он предназначен для крепления рамных конструкций, таких как двери, окна, а также для поддержания различных систем, например, стеллажей или оборудования.

Основные характеристики:

  1. Внешний диаметр – 8 или 10 мм.
  2. Длина – от 52 до 202 мм.
  3. Материал – высокопрочная сталь, способная выдерживать большие нагрузки. Может защищать покрытием.

Этот анкер отличается стойкостью к коррозии и механическим повреждениям, может применяться как в помещениях, так и на открытом воздухе. Конструкция изделия обеспечивает равномерное распределение нагрузки и предотвращает вырывание из основания. Рамные анкеры подходят для монтажа в бетонные, кирпичные стены и другие строительные материалы.

Достаточно просверлить отверстие нужного диаметра, вставить анкер и зафиксировать его с помощью специального инструмента. Его можно использовать для установки дверных рам, оконных конструкций, а также для крепления различных элементов интерьера и экстерьера.

В интернет-магазине «Ремкреп» имеются разные типы металлических рамных дюбелей. Подробности – у наших менеджеров.

Рамный анкер — конструктивный элемент, используемый для обеспечения устойчивости и прочности различных строительных и инженерных объектов. Он предназначен для крепления рамных конструкций, таких как двери, окна, а также для поддержания различных систем, например, стеллажей или оборудования.

Основные характеристики:

  1. Внешний диаметр – 8 или 10 мм.
  2. Длина – от 52 до 202 мм.
  3. Материал – высокопрочная сталь, способная выдерживать большие нагрузки. Может защищать покрытием.

Этот анкер отличается стойкостью к коррозии и механическим повреждениям, может применяться как в помещениях, так и на открытом воздухе. Конструкция изделия обеспечивает равномерное распределение нагрузки и предотвращает вырывание из основания. Рамные анкеры подходят для монтажа в бетонные, кирпичные стены и другие строительные материалы.

Достаточно просверлить отверстие нужного диаметра, вставить анкер и зафиксировать его с помощью специального инструмента. Его можно использовать для установки дверных рам, оконных конструкций, а также для крепления различных элементов интерьера и экстерьера.

Назначение. Рамный анкер используется преимущественно для монтажа оконных и дверных блоков в разные виды оснований – бетон, полнотелый и пустотелый кирпич, строительный камень и т.д.

Возможна работа с оконными и дверными коробками из дерева, металлопластика, алюминия и других материалов.

Применение. Установка рамного анкера очень похожа на монтаж любого другого анкерного изделия на основе разрезной оболочки и винта.

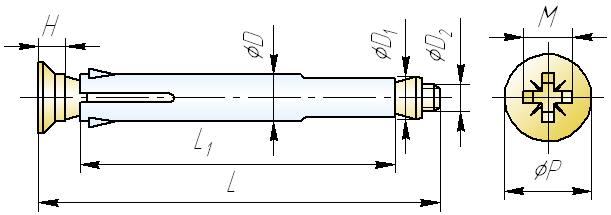

Обозначение

D, мм

D1, мм

D2, мм

L, мм

L1, мм

A, мм

K, мм

Номин. вес 1000 шт., кг
10 х 72 9,60-9,90 9,70-9,90 М6 88 72 12,85-13,20 3 33,5
10 х 92 108 92 40,68
10 х 112 128 112 46,59
10 х 132 148 132 54,4
10 х 152 168 152 62,72
10 х 182 198 182 71,16
10 х 202 218 202 80,36



Обозначение

Do, диаметр отверстия под анкер, мм

T, мин. глубина отверстия при сквозном монтаже, мм

 H, мин. глубина анкеровки, мм

G, макс. полезная длина, мм

 Мин. вырывающая сила, кН (бетон В25)

 Мин. вырывающая сила, кН (кирпич)

Мин. вырывающая сила, кН (легкий бетон)

Мин. срезающая сила, кН (бетон В25)
10 х 72  10  90 30  42   5,5 5,1  1,9 4,9
10 х 92  110  62
10 х 112   130  82
10 х 132  150  102
10 х 152   170  122
10 х 182   200  152
 10 х 202  220 172

В интернет-магазине «Ремкреп» имеются разные типы металлических рамных дюбелей. Подробности – у наших менеджеров.
