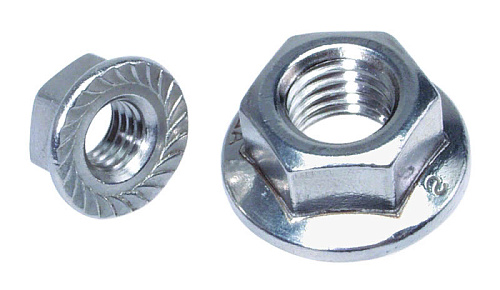

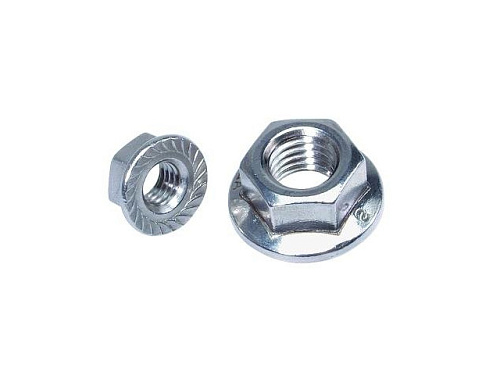

Гайки с фланцем DIN 6923
Фильтр
Категории
показать ещё
|
Назначение: Гайка с фланцем используется во многих сферах, где есть потребность в надежном несъемном болтовом соединении. Она применяется в процессе сборки различных устройств и механизмов, строительных металлоконструкций, каркасных сооружений, в промышленности, автостроении, химическом производстве. Применение: Гайки применяются для монтажа деталей из металла, древесины, пластика и других достаточно твердых материалов вместе с метрическим крепежом – винтами и шпильками.
|
|
|
Обозначение |
P, мм |
C, мм |
R, мм |
Ds, мм |
e, мм |
M, мм |
S, мм |
| M5 | 0,8 | 1 | 0,3 | 11,8 | 8,79 | 4,70-5,00 | 7,78-8,00 |
| М6 | 1 | 1,1 | 0,36 | 14,2 | 11,05 | 5,70-6,00 | 9,78-10,00 |
| М8 | 1,25 | 1,2 | 0,48 | 17,9 | 14,38 | 7,60-8,00 | 12,73-13,00 |
| М10 | 1,5 | 1,5 | 0,6 | 21,8 | 18,9 | 9,60-10,00 | 16,73-17,00 |
| М12 | 1,75 | 1,8 | 0,72 | 26 | 21,1 | 11,60-12,00 | 18,67-19,00 |
| M14 | 2 | 2,1 | 0,88 | 29,9 | 24,4 | 13,30-14,00 | 21,67-22,00 |
| М16 | 2 | 2,4 | 0,96 | 34,5 | 26,75 | 15,30-16,00 | 23,67-24,00 |
