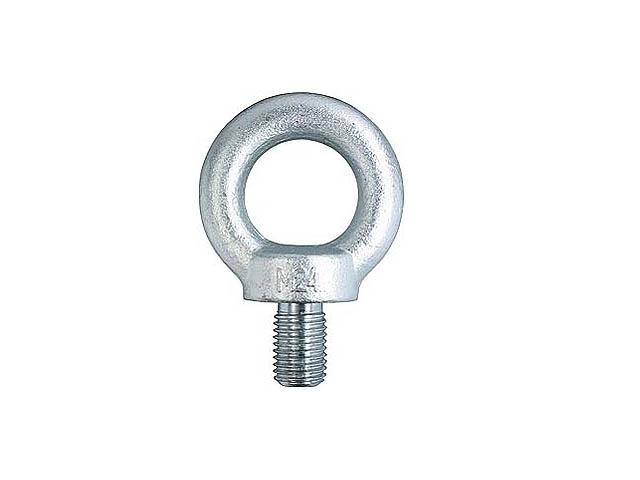

Рым - болты DIN 580
|
Назначение: Рым-болт – универсальный крепеж, который широко используется в сфере такелажных работ, для подъема, подвешивания, захвата и закрепления грузов. Также с его помощью проводят устройство растяжек, сцепок и буксировочных систем, монтаж тросов, канатов и цепей к основанию. Применение: Рым-болты устанавливаются преимущественно в металлические основания, требуют резьбового отверстия. Длина отверстия рассчитывается так: длина резьбовой части рым-болта + ½ диаметра резьбового стрежня. |
|
|
Наименование |
Диаметр мм |
А, Внешний |
C, Внутренний |
L, мм |
S, мм |
Максимальная нагрузка (кг) |
|
|
прямое |
растяжение |
||||||
| Рым-болт DIN 580 | M6 | 36 | 20 | 15 | 8 | 50 | 2*25 |
| Рым-болт DIN 580 | M8 | 36 | 20 | 15 | 8 | 85 | 2*42 |
| Рым-болт DIN 580 | M10 | 45 | 25 | 18 | 10 | 160 | 2*80 |
| Рым-болт DIN 580 | M12 | 54 | 30 | 22 | 12 | 250 | 2*125 |
| Рым-болт DIN 580 | M14 | 63 | 35 | 24 | 14 | 290 | 2*145 |
| Рым-болт DIN 580 | M16 | 63 | 35 | 26 | 14 | 400 | 2*200 |
| Рым-болт DIN 580 | M18 | 70 | 38 | 28 | 16 | 480 | 2*240 |
| Рым-болт DIN 580 | M20 | 72 | 40 | 30 | 16 | 630 | 2*315 |
| Рым-болт DIN 580 | M22 | 80 | 47 | 38 | 18 | 650 | 2*325 |
| Рым-болт DIN 580 | M24 | 90 | 50 | 38 | 20 | 1000 | 2*400 |
| Рым-болт DIN 580 | M27 | 98 | 54 | 38 | 20 | 1250 | 2*625 |
| Рым-болт DIN 580 | M30 | 108 | 58 | 45 | 24 | 1600 | 2*800 |
